CAT-System Pro
CAT-System Proについて
データ収録用のフロントエンド（A/Dボード）とパソコンで動作する統合計測システムです。
CAT-System Proでできること
- 騒音、振動をリアルタイムにFFT（低域、高域）、1/Nオクターブ分析、次数比などの解析と時間データ同時保存の実現
- ひずみ、CAN、画像が同時に収録可能
- ファイル分割保存による長時間のストアデータの収録や後解析でサンプリング点数やウィンドウを変更してデータ解析可能
特長
-
マルチスレッドを使用したマルチジョブシステム
音/振動/ひずみ/温度/回転信号/CAN等の同時計測も可能 - 4ch～64ch（4台動機可能：最大256ch）
-
計測映像収録
波形とリンクしたカメラ映像の再生が可能（オプション） -
FFT解析
トリガー、ウィンドウ設定
クロススペクトル、伝達関数、コヒーレンス、確率密度、累積度数
Y軸ふり幅モード：RMS/O-P/P-P/（RMS）2 表示 - 1/1、1/3、1/12 オクターブ解析
- トリガー計測（ソフトウェアトリガ）、スループット機能（TDMS）、ストアデータ保存
-
オプション
次数比解析、音質評価、CAN、画像収録等

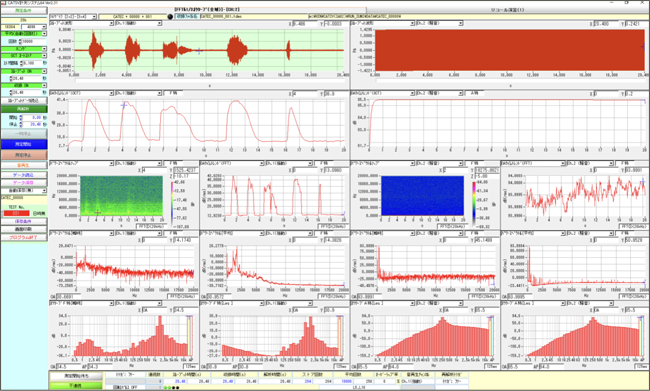

メイン画面イメージ

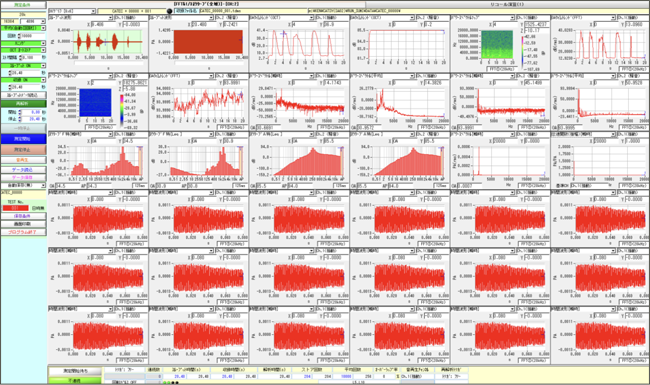

最大36グラフまで1画面表示が可能
ワンクリックで選択画面を拡大し、1画面表示が可能

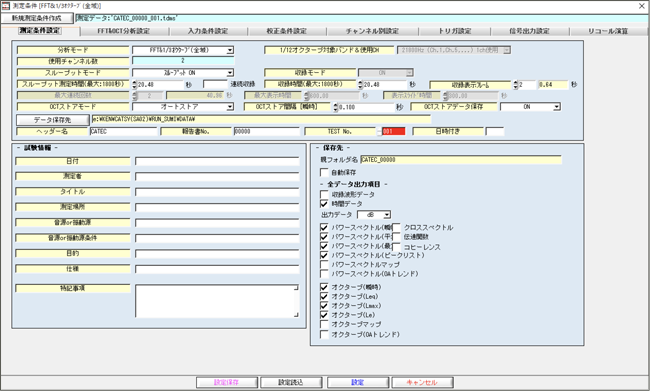

測定条件等設定画面
FFT＆1/3オクターブ等の解析モードや入力チャンネル数や収録時間等の各種設定が可能です。
連続収録をONにするとスループット分を設定した最大連続回数分自動保存します。
長期の連続データ時の収録データの保存も可能です。

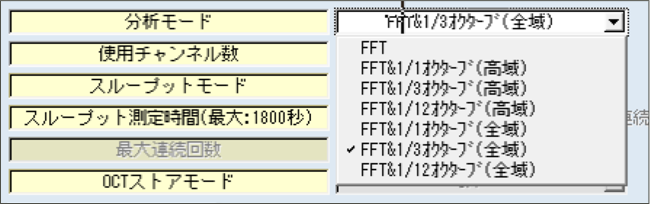

分析モード設定

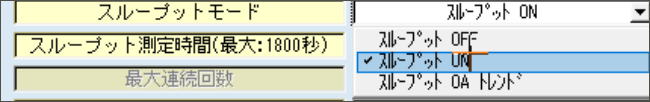

スループット設定

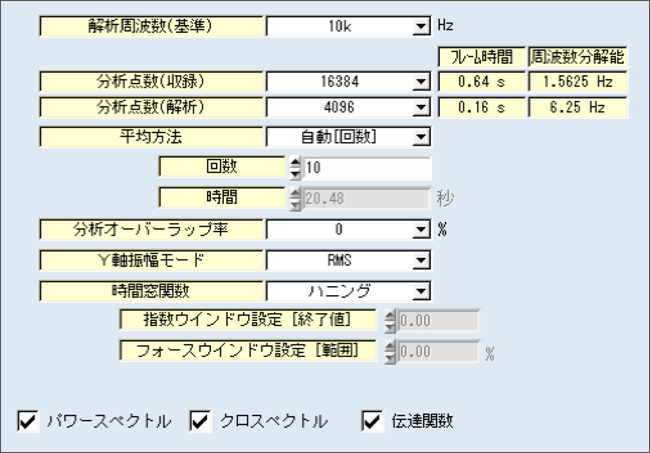

周波数解析設定

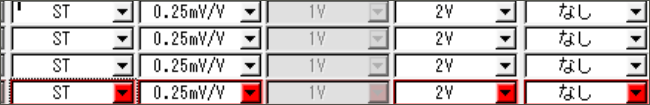

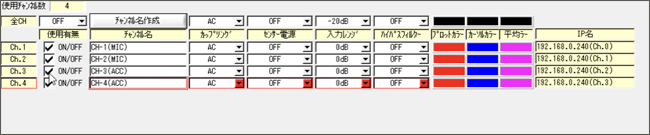

入力条件設定

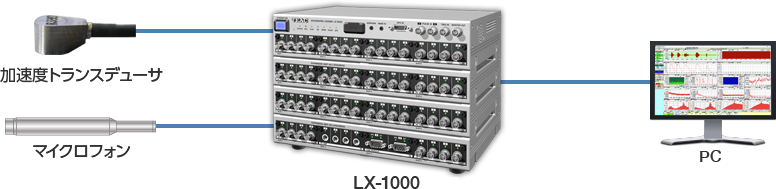

LX-1000のアンプ設定が可能
ひずみアンプも対応
CANモジュール設定（オプション）
LX-1000に組み込まれたCANモジュールアンプ（AR-LXCAN1000）の設定を行います。
CAN FD（CAN with Flexible Data rate）対応

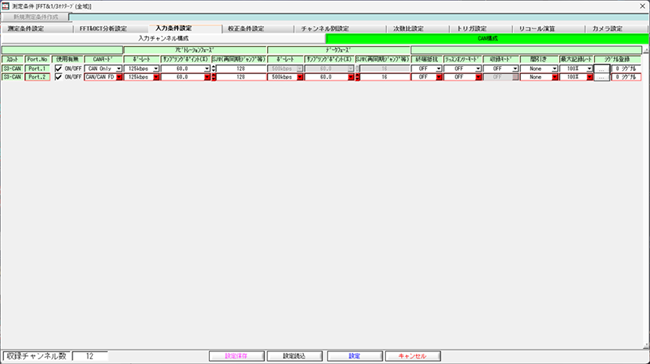

ポート設定画面
モード・ボーレート・サンプリングポイント・終端抵抗・収録モード・リッスンオンリーモード・最大記録レート・シグナルなどを設定します。

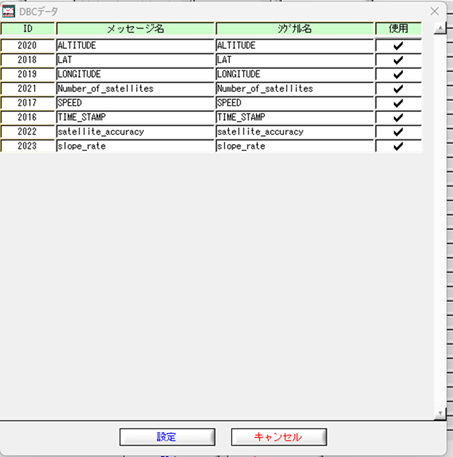

CANdbファイル読み込み
保存されているCANdbファイルを読み込み、CANシグナルを選択します。

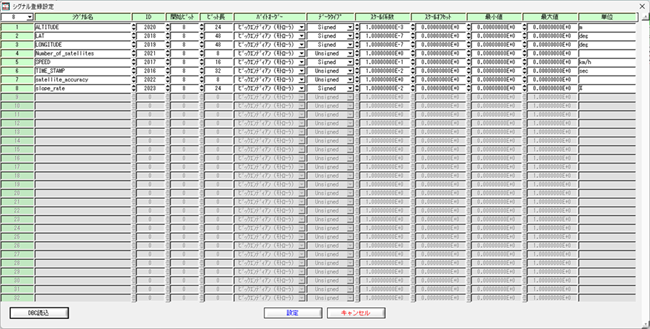

CAN設定例
校正条件設定

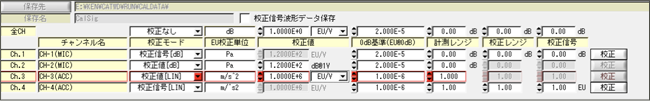

校正条件（物理換算値、校正信号、TEDS等）の設定が可能

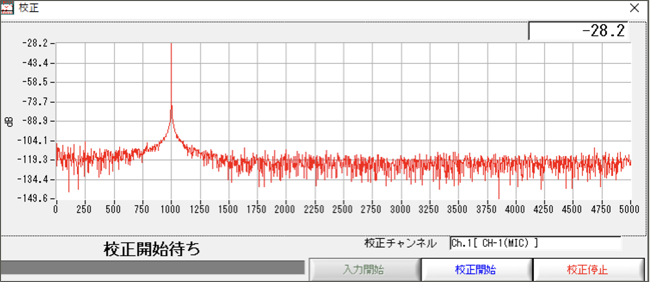

校正信号入力では校正信号を確認しながらの校正が可能
ダウンサンプリング設定

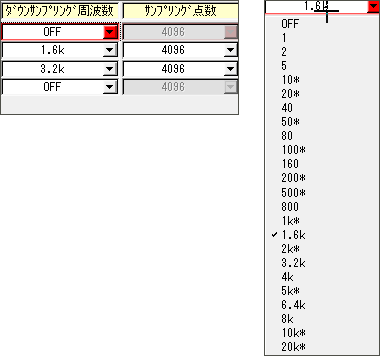

- チャンネルごとにダウンサンプリングの設定が可能
- LX-1000にはないサンプリングも設定可能

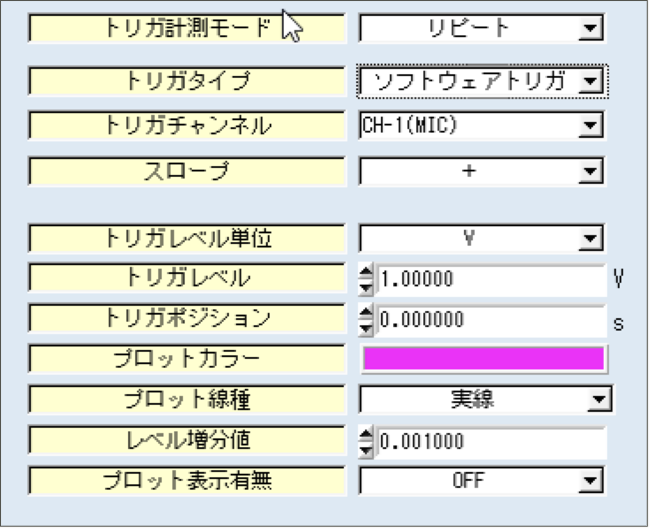

ソフトウェアトリガ設定
- 時間軸データはすべて記録
- ソフトウェアトリガ部のみ解析を行う
解析画面イメージ
- FFTと1/3オクターブ分析の表示

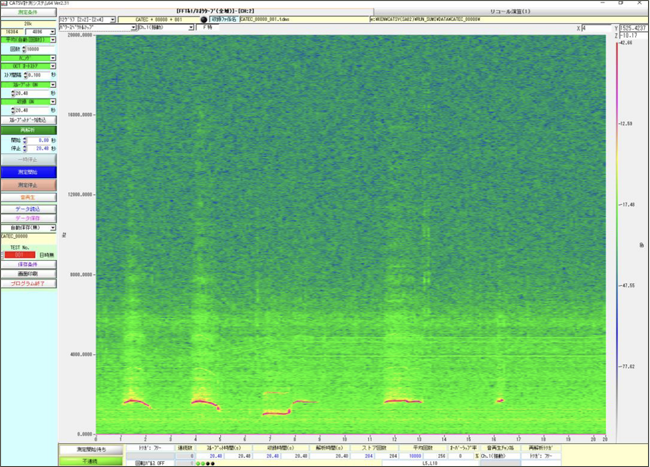

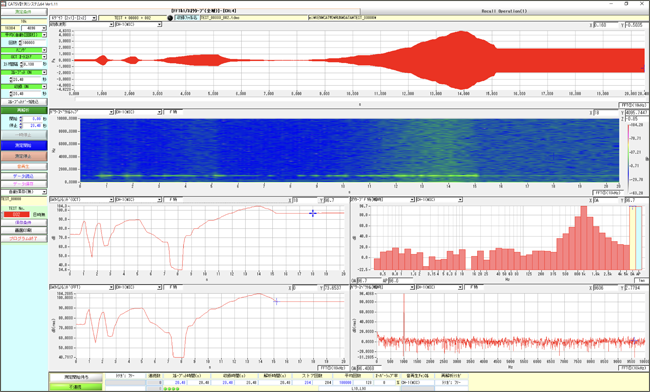

- 全時間軸データ、FFTスペクトルマップ、OAトレンドオクターブ、OAトレンドFFT、1/3オクターブ（瞬時）、FFTなど

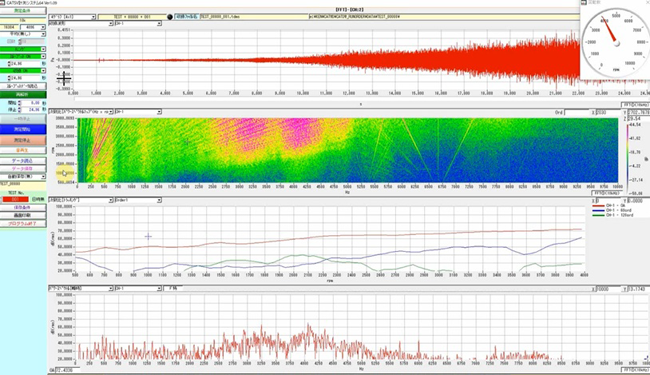

次数比トラッキング解析（オプション）
